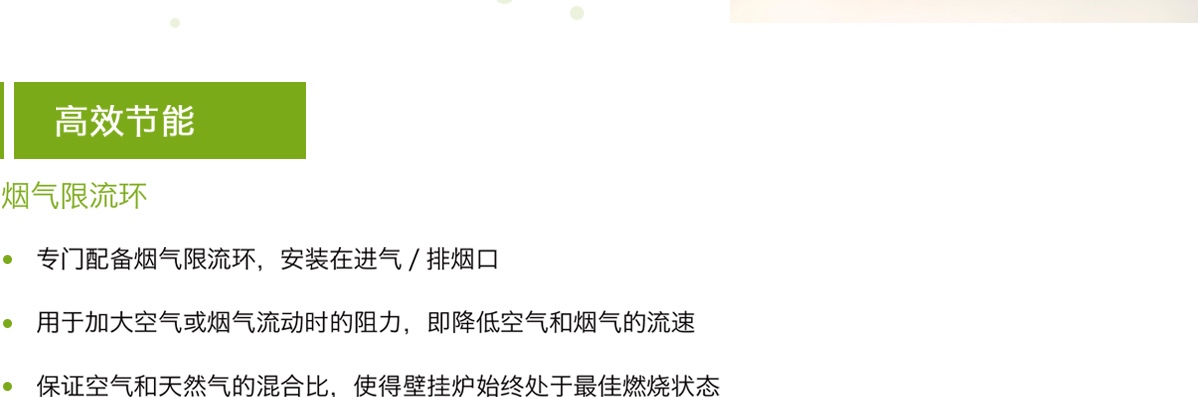

烟气限流环专门配备烟气限流环,安装在进气/排烟口。用于加大空气或流动时的阻力,即降低空气和烟气的流速。保证空气和天然气的混合比,使得壁挂炉终处于最佳燃烧状态。 采暖双温感供回水双温,可以精确控温,节约燃气消耗并具备多重安全保护功能。 生活热水双温感配备加厚的板式换热器,明显提高生活热水产水能力。同时,配备冷水进水温度传感器,壁挂炉可以精确计算供水温度,升温快,水温稳定,不会忽冷忽热。

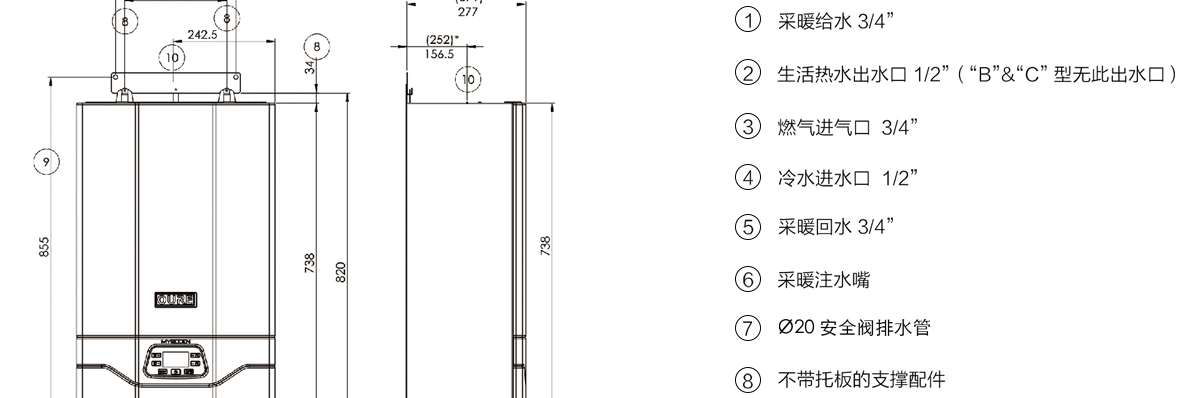

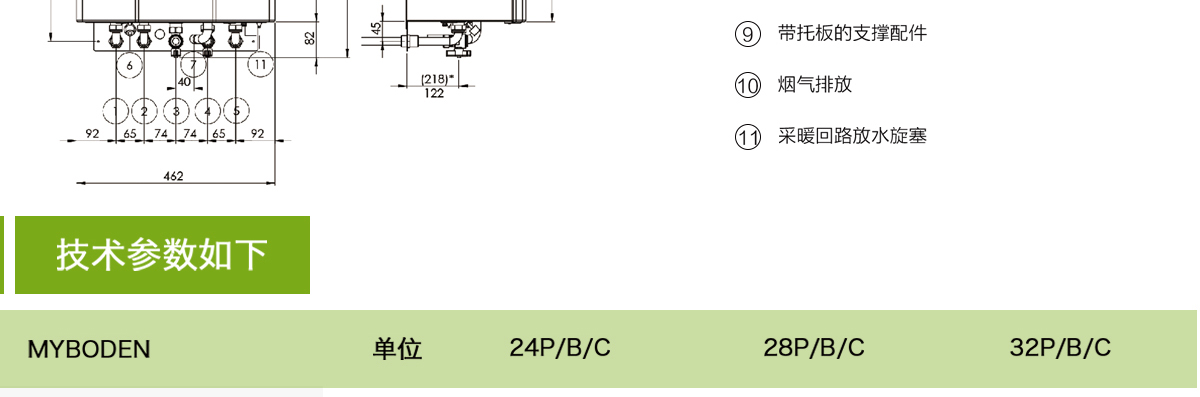

1/采暖给水 3/4” 2/生活热水出水口 1/2”(“B”&“C”型无此出水口) 3/燃气进气口 3/4” 4/冷水进水口 1/2” 5/采暖注水嘴 6/Ø20安全阀排水管 7/不带托板的支撑配件 8/带托板的支撑配件 9/烟气排放 10/采暖回路放水旋塞
